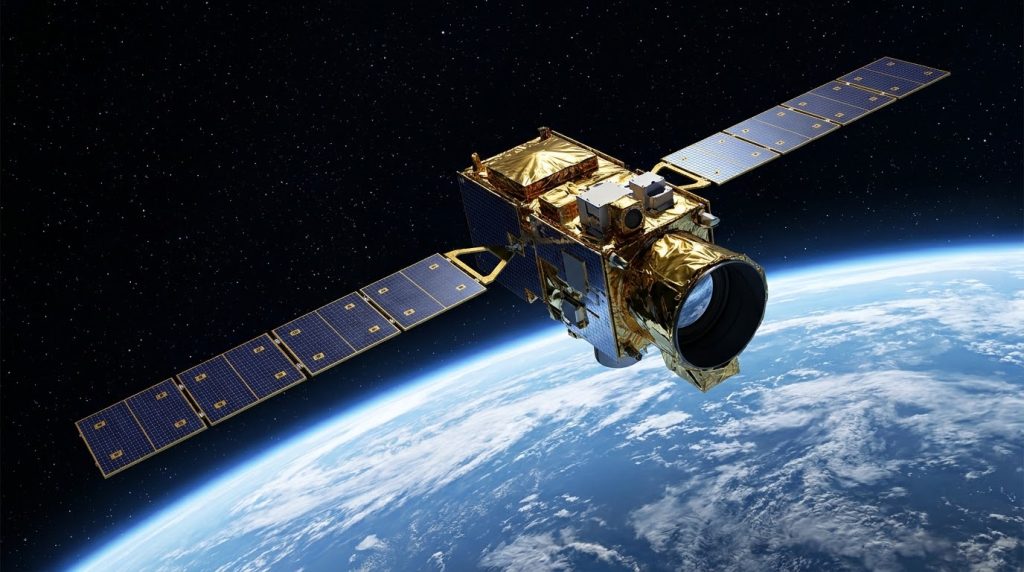

Satelit WorldView-3 adalah satelit pengamatan bumi komersial pertama yang membawa sensor super-spektral dengan resolusi sangat tinggi. Satelit ini diluncurkan pada 13 Agustus 2014 menggunakan roket Atlas V dari Vandenberg Air Force Base, dan dioperasikan oleh Vantor (sebelumnya dikenal sebagai Maxar Technologies).
Berikut adalah penjelasan lengkap mengenai satelit WorldView-3, spesifikasi teknisnya, serta karakteristik citra yang dihasilkannya berdasarkan sumber yang tersedia:
1. Karakteristik Operasional Satelit
WorldView-3 mengorbit pada ketinggian 617 km dengan orbit Sun-synchronous (sinkron matahari).
- Waktu Melintas Ekuator: 10:30 pagi waktu setempat (node menurun/descending node).
- Periode Orbit: Sekitar 97 menit.
- Kapasitas Pengumpulan Data: Mampu merekam area permukaan bumi hingga 680.000 km² per hari.
- Frekuensi Revisit (Waktu Lintasi Ulang): Rata-rata kurang dari 1 hari untuk resolusi 1 meter GSD.
- Spesifikasi Fisik: Memiliki tinggi 5.7 meter, lebar 2.5 meter (7.1 meter jika panel surya dibentangkan), dengan berat 2.800 kg. Daya satelit disokong oleh panel surya 3.1 kW dan baterai 100 Ahr.
2. Citra yang Dihasilkan dan Detail Sensor (WV110)
Melalui kamera WorldView-110 (WV110), satelit ini menghasilkan empat jenis data citra dengan resolusi spasial dan spektral yang berbeda:
A. Citra Panchromatic (Pankromatik)
- Resolusi Spasial (GSD): 0,31 meter pada posisi tegak lurus (nadir) dan 0,34 meter pada kemiringan 20 derajat (off-nadir).
- Panjang Gelombang: 450 – 800 nm.
- Tingkat Kedalaman Data: 11-bit per piksel.
B. Citra Multispectral (VNIR – 8 Band)
- Resolusi Spasial (GSD): 1,24 meter pada nadir (1,38 meter pada off-nadir 20 derajat).
- Tingkat Kedalaman Data: 11-bit per piksel.
- Karakteristik Spektral (8 Band VNIR):
- Coastal Blue (400-450 nm): Untuk bathymetri dan analisis perairan.
- Blue (450-510 nm), Green (510-580 nm), Yellow (585-625 nm), Red (630-690 nm).
- Red Edge (705-745 nm): Sangat sensitif terhadap perubahan kesehatan vegetasi.
- Near-IR1 (770-895 nm) dan Near-IR2 (860-1040 nm).
- Kombinasi band ini dirancang untuk klasifikasi lahan, analisis tanah, dan studi vegetasi yang mendalam.
C. Citra Shortwave Infrared (SWIR – 8 Band)
- Resolusi Spasial (GSD): 3,7 meter pada nadir (4,10 meter pada off-nadir 20 derajat).
- Tingkat Kedalaman Data: 14-bit per piksel untuk analisis sensitivitas tinggi.
- Karakteristik Spektral (8 Band SWIR): Mencakup rentang panjang gelombang dari 1195 nm hingga 2365 nm (SWIR-1 sampai SWIR-8).

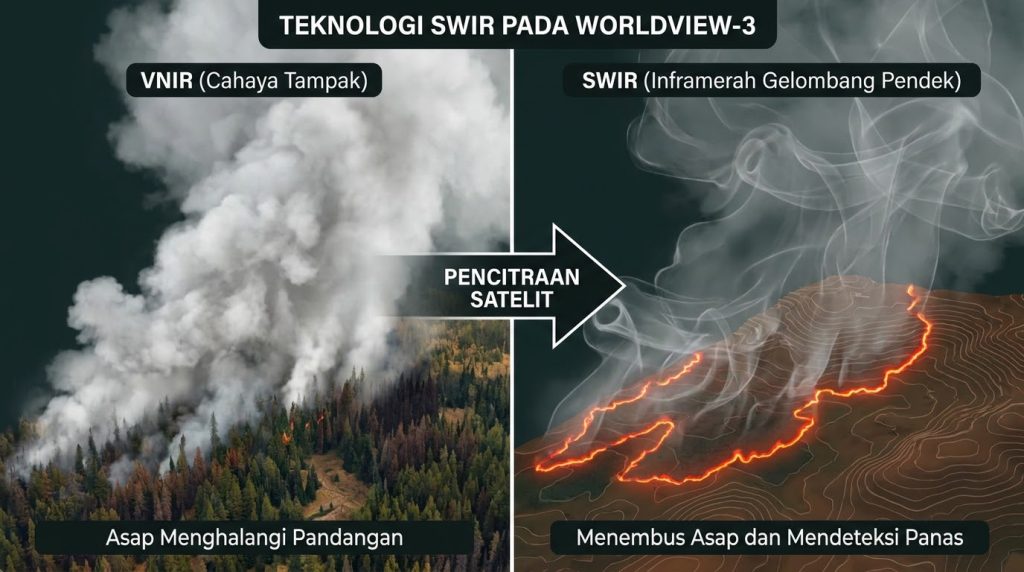

- Keunggulan Utama: Band SWIR memiliki kemampuan unik untuk menembus kabut, asap kebakaran hutan, debu, awan tipis, dan polusi atmosfer. Selain itu, data SWIR sangat berharga untuk identifikasi mineral, eksplorasi geologi (seperti tambang, minyak, dan gas), serta analisis material.
D. Data CAVIS (12 Band)
- Resolusi Spasial (GSD): 30 meter.
- Fungsi Utama: CAVIS (Clouds, Aerosols, Vapors, Ice, and Snow) digunakan untuk memantau atmosfer bumi. Data dari 12 band CAVIS mengukur keberadaan awan gurun, aerosol, uap air, awan cirrus, es, dan salju. Data ini digunakan sebagai informasi koreksi untuk menghilangkan gangguan atmosfer pada citra resolusi tinggi WorldView-3.
3. Keunggulan Teknis Citra WorldView-3
- Lebar Sapuan (Swath Width): Mencapai 13,1 km pada nadir.
- Akurasi Geolokasi Tinggi: Memiliki akurasi posisi horizontal yang sangat presisi, yaitu < 3,5 meter CE90 tanpa bantuan titik kontrol tanah (ground control points). Dengan titik kontrol tanah yang sesuai, akurasi citra dapat ditingkatkan hingga 30 cm.
- Kelincahan Manuver Satelit (Agility): Didukung teknologi Control Moment Gyros (CMGs), satelit ini sangat gesit dan hanya membutuhkan waktu 12 detik untuk berputar (slew) sejauh 200 km, memungkinkannya mengambil citra dalam format stereo (3D) secara simultan.
- Penyimpanan Internal: Memiliki kapasitas memori penyimpanan solid-state onboard sebesar 2199 Gb dengan fitur koreksi kesalahan EDAC.
4. Format Data dan Aplikasi Citra
Citra mentah satelit (raw files) yang diambil oleh sensor dikirimkan ke bumi dalam format khusus seperti NITF 2.1 atau GeoTIFF. Citra tingkat dasar (seperti Level 1B) telah melalui proses koreksi sensor namun belum diproyeksikan. Data ini kemudian diproses lebih lanjut (melalui ortorektifikasi, koreksi radiometrik, kompensasi atmosfer) agar siap digunakan untuk berbagai aplikasi:
- Konservasi Satwa Liar: Digunakan untuk mendeteksi dan menghitung satwa liar dari luar angkasa tanpa kehadiran fisik, contohnya menghitung populasi gajah Afrika menggunakan kecerdasan buatan (CNN) serta pelacakan Karibu di Alaska.
- Arkeologi: Citra WorldView-3 pernah digunakan oleh tim arkeolog internasional untuk mendeteksi situs pemukiman Viking di Newfoundland.
- Bencana Alam: Pemetaan kebakaran hutan secara real-time melalui kabut asap tebal serta pemantauan banjir.
- Pertambangan dan Energi: Identifikasi lithologi, mineral alterasi, serta eksplorasi minyak bumi.
Satelit WorldView-3 dirancang unik sebagai satelit komersial bersensor ganda (multi-payload) yang memiliki variasi spektral sangat kaya. Satelit ini mengelompokkan sensornya ke dalam 4 kategori spektral utama: Pankromatik, Multispectral VNIR (Visible & Near-Infrared), Shortwave Infrared (SWIR), dan CAVIS (Clouds, Aerosol, Vapor, Ice, Snow).
Berikut adalah perbandingan mendalam dari aspek resolusi spektral, rentang panjang gelombang, resolusi spasial (GSD), hingga kedalaman datanya:
Tabel Perbandingan Spektral WorldView-3
| Kelompok Sensor | Jumlah Band | Rentang Spektral (Panjang Gelombang) | Resolusi Spasial (GSD Nadir) | Kedalaman Data (Quantization) | Karakteristik & Fungsi Utama |
|---|---|---|---|---|---|
| Pankromatik (Pan) | 1 | 450 – 800 nm | 0,31 meter | 11-bit | Band tunggal hitam-putih yang sangat lebar untuk detail spasial tertinggi. |
| Multispectral VNIR | 8 | 400 – 1040 nm (Coastal s.d. Near-IR2) | 1,24 meter | 11-bit | Menggunakan 4 warna standar (R, G, B, NIR1) ditambah 4 warna baru (Coastal, Yellow, Red Edge, NIR2) untuk analisis vegetasi dan air. |
| Shortwave Infrared (SWIR) | 8 | 1195 – 2365 nm (SWIR-1 s.d. SWIR-8) | 3,70 meter | 14-bit | Beroperasi pada gelombang pendek untuk menembus asap/kabut, serta memetakan geologi dan mineral khusus. |
| CAVIS | 12 | 405 – 2245 nm | 30,00 meter | 11-bit (tidak dirinci per piksel) | Band utilitas atmosfer khusus untuk mengukur awan, uap air, es, salju, dan aerosol guna mengoreksi citra resolusi tinggi. |
Analisis Perbandingan Utama
1. Keberagaman dan Spesifikasi Band
- CAVIS memiliki jumlah band terbanyak (12 band). Karakteristik spektral CAVIS sangat spesifik dan sempit, dirancang untuk mendeteksi unsur atmosfer seperti awan gurun (desert clouds), uap air (water vapor), awan cirrus, es, salju, hingga berbagai jenis aerosol.
- VNIR (8 band) dan SWIR (8 band) memberikan keseimbangan analisis permukaan bumi. VNIR berfokus pada spektrum cahaya tampak (visible) dan inframerah dekat untuk vegetasi. Sedangkan SWIR membagi spektrum inframerah gelombang pendek menjadi 8 bagian (SWIR-1 hingga SWIR-8) untuk analisis komposisi kimiawi material atau batuan.
- Pankromatik (1 band) tidak memiliki variasi warna (spektral), tetapi memanfaatkan satu jendela spektrum yang lebar (450–800 nm) untuk menyerap energi cahaya sebanyak-banyaknya demi menghasilkan resolusi spasial super tajam.
2. Hubungan Resolusi Spektral dan Spasial (GSD)
Sesuai hukum fisika optik penginderaan jauh, terdapat kompromi (trade-off) antara resolusi spektral dan spasial:
- Pankromatik yang memiliki resolusi spektral paling rendah (hanya 1 band lebar) justru memiliki resolusi spasial paling tinggi (0,31 meter).
- Sebaliknya, CAVIS yang memiliki 12 band spektral sangat spesifik harus mengorbankan resolusi spasialnya hingga menjadi yang paling rendah (30 meter).
3. Kedalaman Sensor (Radiometric Resolution / Quantization)
- Citra SWIR memiliki resolusi radiometrik tertinggi dengan 14-bit per piksel (mampu menghasilkan 16.384 tingkat keabuan/gradasi warna). Ini memberikan sensitivitas spektral yang luar biasa sensitif, sangat krusial bagi industri pertambangan untuk mendeteksi perbedaan reflektansi yang sangat tipis dari mineral-mineral alterasi.
- Citra Pankromatik dan VNIR menggunakan 11-bit per piksel (2.048 tingkat keabuan), yang sudah sangat optimal untuk interpretasi objek visual dan analisis vegetasi secara umum.
Identifikasi mineral menggunakan teknologi sensor SWIR (Shortwave Infrared) pada WorldView-3 didasarkan pada prinsip penginderaan jauh spektral yang memanfaatkan karakteristik pantulan cahaya matahari oleh permukaan bumi.
Berikut adalah penjelasan lengkap mengenai bagaimana proses identifikasi mineral dilakukan menggunakan sensor SWIR:
1. Memanfaatkan “Tanda Tangan Spektral” Mineral
Setiap jenis mineral memiliki komposisi kimia dan struktur kristal unik yang memengaruhi bagaimana mineral tersebut berinteraksi dengan cahaya. Batuan dan mineral di permukaan bumi menyerap (absorption) dan memantulkan (reflectance) radiasi elektromagnetik matahari pada panjang gelombang tertentu secara spesifik. Pola pantulan unik ini disebut sebagai tanda tangan spektral (spectral signature). Banyak mineral penting, terutama yang terbentuk dari proses geologi, memiliki fitur absorpsi yang sangat khas di dalam spektrum inframerah gelombang pendek (SWIR).
2. Pembagian Spektrum Melalui 8 Band SWIR Khusus
Untuk menangkap perbedaan tanda tangan spektral tersebut, WorldView-3 membagi rentang SWIR menjadi 8 band diskret yang sangat sensitif:
- SWIR-1 s.d. SWIR-4 (1184 nm – 1759 nm).
- SWIR-5 s.d. SWIR-8 (2137 nm – 2373 nm).
Kehadiran 8 band dengan variasi spektral yang kaya (spectral diversity) ini memungkinkan geolog untuk mendeteksi perbedaan respon pantulan dari satu jenis mineral dengan mineral lainnya, bahkan ketika mineral-mineral tersebut terlihat serupa pada citra optik cahaya tampak (VNIR) biasa.
3. Pemetaan Zona Alterasi Hidrotermal
Dalam eksplorasi pertambangan, mineral target sering kali berasosiasi dengan zona alterasi (area di mana batuan induk telah mengalami perubahan komposisi kimia akibat fluida panas bumi). Kelompok mineral alterasi utama—seperti mineral lempung (clay), karbonat, sulfat, dan mika—menunjukkan fitur serapan yang sangat tajam dan khas pada rentang panjang gelombang SWIR, khususnya pada band SWIR-5 hingga SWIR-8 (2137–2373 nm). Dengan memetakan intensitas penyerapan gelombang pada band-band ini, WorldView-3 dapat memetakan batas-batas zona alterasi hidrotermal secara akurat dari luar angkasa.
4. Sensitivitas Tinggi dengan Kedalaman Data 14-Bit
Citra SWIR WorldView-3 direkam menggunakan resolusi radiometrik 14-bit per piksel. Dibandingkan dengan citra optik standar yang umumnya hanya 11-bit, kedalaman data 14-bit ini mampu menghasilkan hingga 16.384 tingkat gradasi warna. Sensitivitas ekstrem ini sangat krusial agar sensor dapat menangkap dan membedakan variasi nilai reflektansi batuan yang sangat halus dan tipis di lapangan.
5. Pengurangan Gangguan Atmosfer
Gelombang SWIR memiliki keunggulan fisik dalam menembus partikel atmosfer. Sensor SWIR WorldView-3 dapat menembus hambatan atmosfer seperti kabut asap (haze), debu, dan asap kebakaran hutan. Dengan kemampuan penetrasi ini, data pantulan spektral dari mineral di permukaan bumi tetap dapat diterima oleh satelit dengan murni dan akurat tanpa terdistorsi oleh polutan udara di atasnya.
Melalui kombinasi resolusi spasial SWIR sebesar 3,7 meter dan keragaman spektral 8 band ini, para geolog dan industri pertambangan dapat melakukan pemetaan litologi (jenis batuan), mengidentifikasi mineral alterasi spesifik, serta mendeteksi struktur geologi untuk kepentingan eksplorasi mineral, minyak, dan gas secara jauh lebih efisien.
